Патрубок приемо-раздаточный ППР-100

Внимание! В связи с колебанием курса валют цены уточняйте у менеджеров.

Патрубки приемо-раздаточные ППР (далее – патрубки) являются составной частью резервуара и предназначены для подсоединения запорной арматуры, хлопушек и другого оборудования.

По устойчивости к воздействию климатических факторов внешней среды патрубки изготовляются в исполнениях У (умеренный климат) и УХЛ (холодный климат с нижним пределом температуры эксплуатации до –60 С) категории размещения 1 по ГОСТ 15150-69.

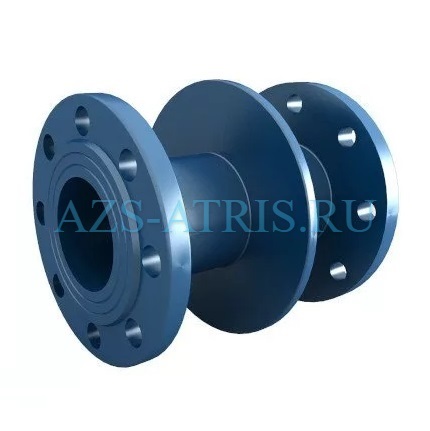

Патрубок ППР (см. рисунок) состоит из следующих основных частей: фланца 1 для подсоединения запорной арматуры, усиливающей накладки 2 для усиления места установки патрубка в резервуаре, трубы патрубка 3, фланца 4, для подсоединения хлопушки внутри резервуара.

Технические характеристики:

• Диаметр условного прохода,DN,мм 100

• h,мм 200

• Присоединительные размеры фланцев на условное давление МПа(кг/см2)

  для запорной арматуры 1,0(10)

  D1,мм 180

  d1,мм 18

  n1,шт 8

  для хлопушек 0,6(6)

  D2,мм 170

  d,мм 18

  n,шт 4

• Габаритные размеры, мм,не более

  длина(L) 300

  диаметр(D) 220

• Масса, кг, не более 12,8
