Патрубки монтажные ПМ являются составной частью резервуара и предназначены для установки технологического оборудования, необходимого для эксплуатации резервуаров и устанавливаются на вертикальных или горизонтальных резервуарах для хранения нефти, нефтепродуктов и химических жидкостей.
По устойчивости к воздействию климатических факторов внешней среды патрубки изготовляются в исполнениях У (умеренный климат) и УХЛ (холодный климат с нижним пределом температуры эксплуатации до –60 С) категории размещения 1 по ГОСТ 15150-69.

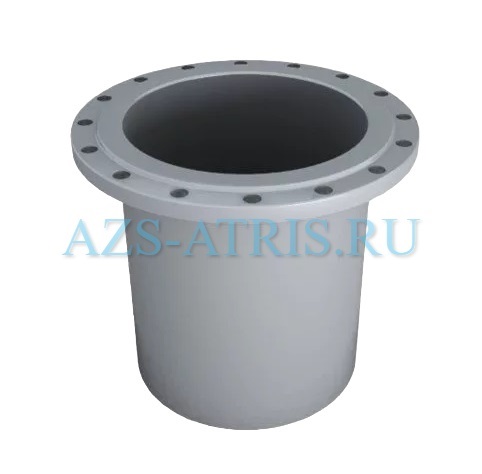

Патрубок ПМ (см. рисунок) состоит из следующих основных частей: фланца 1 для подсоединения технологического оборудования, трубы патрубка 2, усиливающей накладки 3 для усиления места установки патрубка в резервуаре.
Технические характеристики:
-
Диаметр условного прохода,DN 400
-
Присоединительные размеры фланцев на условное давление 0,6МПа(6кгс/см2)
D,мм 535
D1,мм 495
d,мм 22
n,шт 16
-
Габаритные размеры, мм, не более
Н 380
D2 860
-
Масса, кг, не более 63
