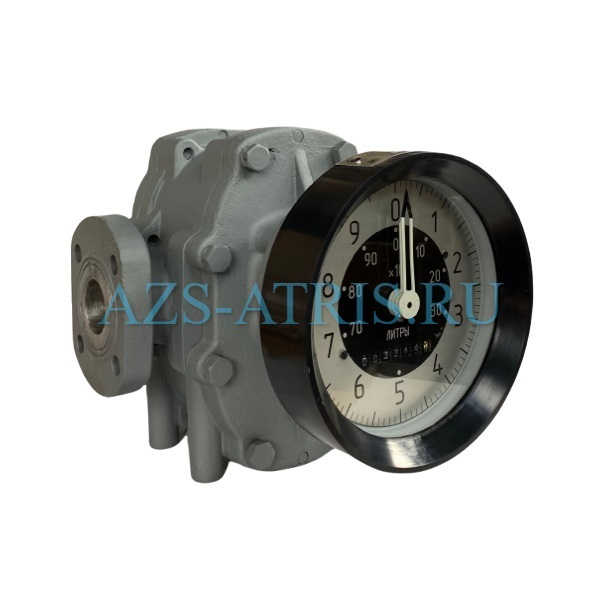

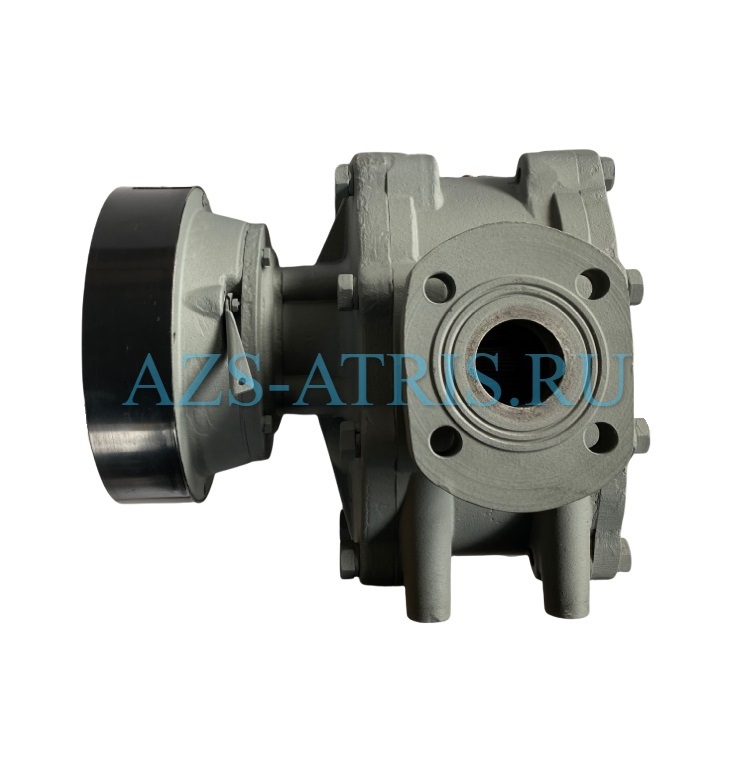

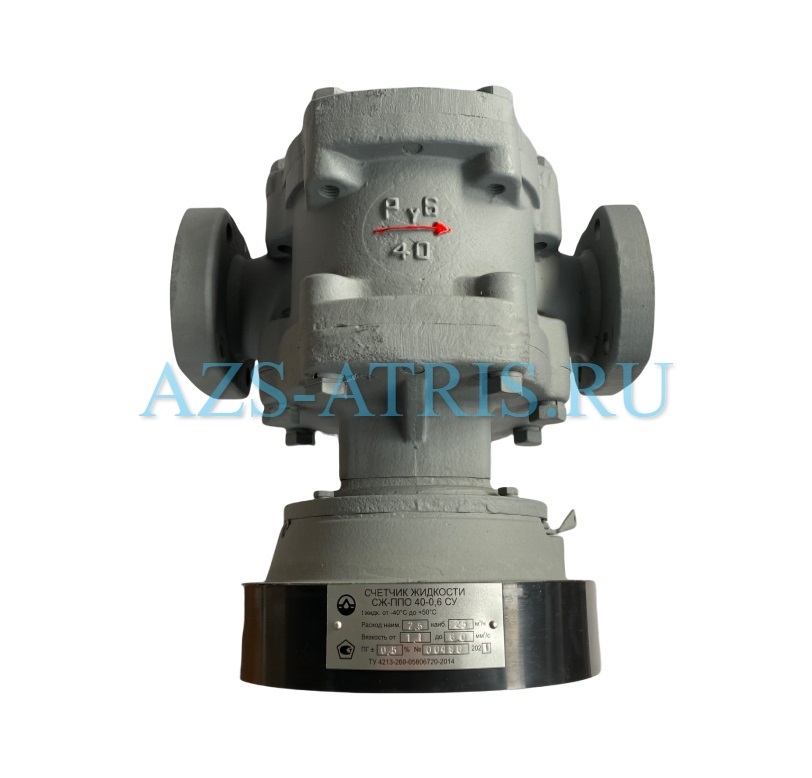

Счетчик жидкости СЖ-ППО-40-0,6-СУ

Счетчик жидкости СЖ-ППО-40-0,6-СУ

Внимание! В связи с колебанием курса валют цены уточняйте у менеджеров.

Счетчик жидкости ППО-40 предназначен для измерения объемного количества жидкостей, вязкостью от 0,55 до 300 мм2/с. Область применения счетчика ППО-40 - коммерческий и внутрихозяйственный учет в нефтехимической промышленности, а также на других объектах, где возможно их применение согласно условиям эксплуатации. Принцип действия счетчика ППО-40 заключается в измерении некоторого объема жидкости при вращении двух находящихся в зацеплении шестерней под действием потока жидкости. Вращение с одной овальной шестерни, посредством магнитной муфты, передается на счетное устройство (СУ) или другие устройства съема сигнала. Счетчики жидкости СЖ ППО-40 комплектуются: - механическим счетным устройством СУ, - устройством съема сигнала УСС-Б-25, - устройством съема сигнала с датчиком индукционным оборотов ДИ-О-5 с возможностью передачи данных через интерфейс RS 485, - контроллерами типа КУП-30, КУП-40. Счетчики предназначены для эксплуатации в условиях У, ХЛ категории размещения 2 по ГОСТ 15150-69 (эксплуатация под навесом или в помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе (отсутствие прямого воздействия солнечного излучения и атмосферных осадков.) Корпус первичного преобразователя объёма с овальными шестернями (ППО-40) представляет собой отливку из алюминиевого сплава с двумя патрубками для фланцевого присоединения счётчика к трубопроводу. В цилиндрических расточках корпуса находятся овальные шестерни. Счетчики ППО-40 изготовлены в соответствии с ТУ 4213-260-05806720-2007.

Пример записи условного обозначения СЧЕТЧИКА ЖИДКОСТИ ППО-40:

СЖ ППО-40-0,6 СУ (0,55-1,1сСт) ПГ 0,5, где

СЖ - счетчик жидкости

ППО - преобразователь первичный с овальными шестернями

40 - диаметр условного прохода

0,6 - максимальное рабочее давление

СУ - модификация отсчетного устройства

(0,55-1,1сСт) - вязкость измеряемой жидкости

ПГ 0,5 - пределы относительной погрешности

Технические характеристики:

Условный проход, ДУ, мм 40

Рабочее давление, МПа 0,6

Температура изм. жидк., °С от -40 до +60

Наименьшее кол-во жидкости, учитываемое нормированной погрешностью, м3 0,2

Порог чувствительности м3/ч 0,5

Масса, не более. кг 20

Диапазон расходов, м3/ч от 2 до 25

Пределы допускаемой относительной погрешности (ПГ±, %) 0,5 ; 0,25
