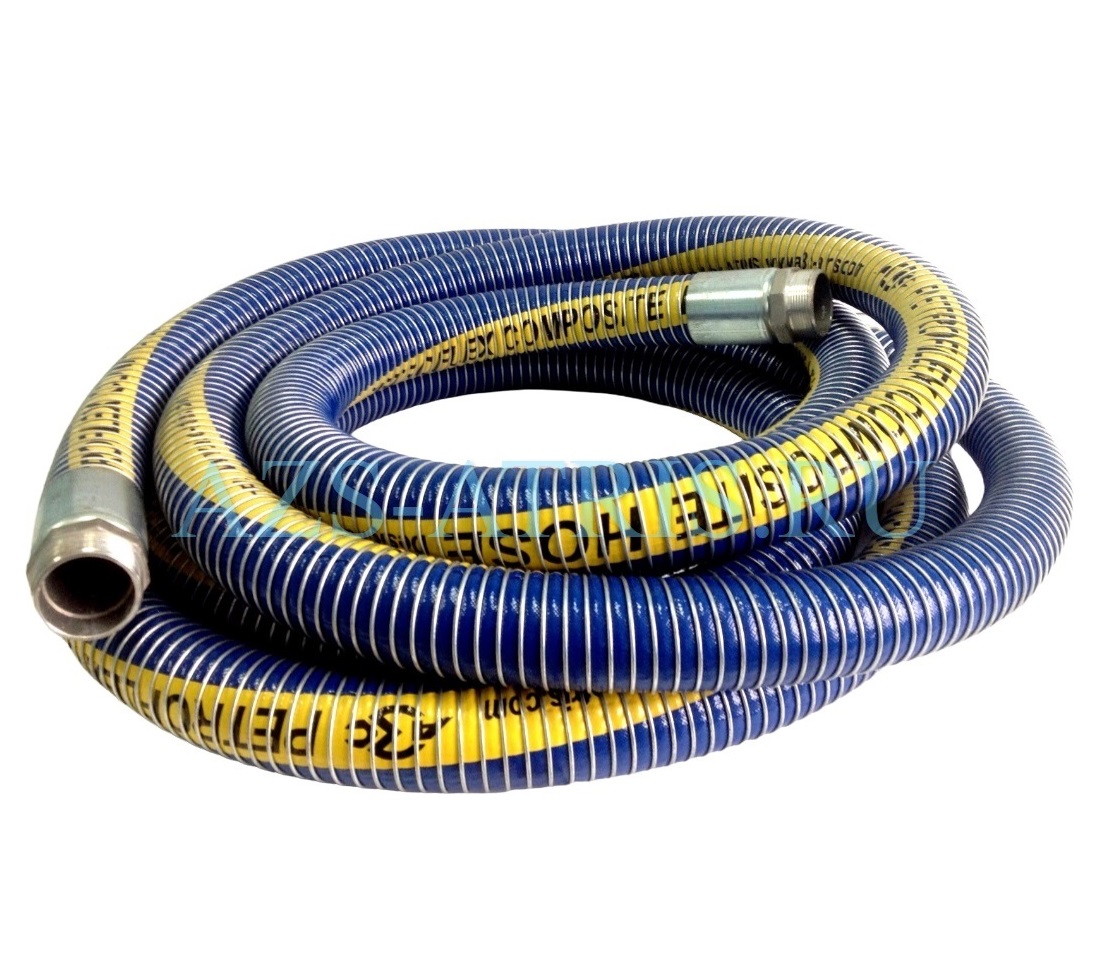

Рукав композитный Petroflex GGE-2-6000 Ду-50 -6м-

Рукав композитный Petroflex GGE-2-6000 Ду-50 -6м-
Цена: 12390 руб.

С 01.08.19 по вопросам цен на товар с НДС и без НДС уточняйте у менеджеров

Купить



Рукав композитный Petroflex GGE предназначен для передачи широкого спектра нефтепродуктов и растворителей: легких фракций – бензина, дизельного топлива, парафинов, керосина при температуры от -40 до +100 °С.



Техническое описание

Композитный рукав имеет внутреннюю и наружную поддерживающую спираль из гальванизированной стали. Между этими спиралями заключены несколько слоев термопластинчатого материала и пленки.

Компоненты композитного рукава и их свойства

Спираль внутренняя. Поддерживает стенки рукава, обеспечивает их целостность во время операции всасывания.

Спираль наружная. Скрепляет вместе конструкционные слои рукава, обеспечивает устойчивость наружного слоя против истирания и механических повреждений.

Наружное покрытие. Изготовлено как правило из ПВХ на тканевой основе – обеспечивает устойчивость рукава к внутреннему давлению. Наружное покрытие имеет различный цвет (синий – для нефтепродуктов).

Слой уплотнительных пленок. Внутренний слой. Предназначен для обеспечения герметичности рукава. В качестве данного слоя могут быть использованы пленки из полипропилена, полиамида, фторопласта. Комбинируя эти материалы можно добиться заданных параметров рукава по химической устойчивости, рабочей температуре и давлению.

Гильза. Манжета. Данные компоненты предназначены для скрепления рукава с концевыми фитингами и придания герметичности этому соединению. Стандартно гильза изготавливается из гальванизированной стали и также может быть из нержавеющей стали. Материал манжеты – нитрил.

Фитинг. Концевой элемент рукава , имеющий особый профиль. Изготавливается из алюминия или стали и предназначен для крепления рукава с БРС или фланцами.

Технические данные



Внутренний

диаметр

(мм)

Вес

(кг/м)

Радиус изгиба мин (мм)

Рабочее давление (бар)

Длина мак,

(м)

Рабочая температура, °С

25

0,7

65

10

30

-40 +100

38

1,1

100

10

30

-40 +100

50

1,8

180

10

30

-40 +100

65

2,5

220

10

30

-40 +100

76

3,0

280

10

30

-40 +100

100

5,0

340

10

30

-40 +100





Область применения

Напорно-всасывающий рукав предназначен для погрузки и разгрузки автоцистерн, стационарных резервуаров, заполнения бочек, для применения в технологических линиях при производстве нефтепродуктов, масел и неагрессивных растворителей.



Обозначение

GGE            Слой уплотнительных пленок

                                 Е – полипропилен

                                 R - полиамид

                                 P - полиэтилен

                                 T – фторопласт



                                 Спираль наружная

                                 G – гальванизированная сталь

                                 A - алюминий

                                 S – нержавеющая сталь

                                 E – сталь в полипропиленовой оболочке



                                 Спираль внутренняя

                                 G – гальванизированная сталь

                                 A - алюминий

                                 E - сталь в полипропиленовой оболочке

                                 P – сталь в полиэтиленовой оболочке

                                 S – нержавеющая сталь















Стандартное исполнение рукава Petroflex GGE



Спираль внутренняя: сталь с гальванизированным покрытием

Спираль наружная: сталь с гальванизированным покрытием

Внутренний слой: слои полипропиленового текстиля и полиэстера

Внешний слой: абразивостойкое наружное покрытие из ПВХ

Рабочее давление: 10 Бар

Рабочая температура: - 40 °С … +100 °С

Маркировка: синий цвет с желтой полоской

Фитинги: БРС KAMLOK,TW, STORZ, алюминиевые или стальные ниппели с

внутренне резьбой

Указания по эксплуатации



При эксплуатации рукавов необходимо соблюдать требования:

·         Не допускать соприкосновение с вращающимися (подвижными) деталями механизмов;

·         Передавливание и изломы рукавов;

·         Перемещение рукавов волочением;

·         Эксплуатация (хранение) рукавов вблизи открытого огня и сильно нагретых предметов;

·         Рукава, пересекающие пешеходные проходы и транспортные проезды, должны быть защищены мостиками;



Техническое обслуживание



1.       производите регламентные работы с рукавами не реже 1 раза в 6 месяцев;

2.       проверьте при регламентных работах отсутствие подтеканий, забоин, вмятин, трещин и потертостей;

3.        замените рукав при обнаружении негерметичности, пробоин и других дефектов;

4.       не допускайте перемещение рукавов волоком, попадание их под тяжелые предметы и транспортные средства;

5.       предохраняйте рукава от загрязнения и веществ, вызывающих разъедание оболочки рукава.
